节流管汇控制箱-江汉油田某单位

2020-04-21 0 编辑:亿威仕 | 市场部

该节流管汇控制箱设备为我司为江汉油田某单位提供,该套产品应满足海上平时使用要求。

设备主要功能:

该节流管汇控制箱置于BOP房内。控制箱采用气控液方式,能控制节流管汇上1个液动节流阀的节流面积调节,在制箱操作面板上可显示出系统压力、立管压力、节流管汇压力(节流前后)、气源压力(机械表)、液压压力(机械表)、液动节流阀的阀位开度。

主要技术参数:

1、气源:0-0.8MPa;

2、系统额定压力:21MPa(3000psi);

3、驱动方式:压缩空气驱动液压泵;

4、液动节流阀最大开启压力:2500psi;

5、液压油规格:10#航空液压油;

6、压力传感器:管汇上3个压力传感器4-20mA输出至控制柜,通过数显表显示压力值;

7、液动节流阀及阀位变送器由需方提供,并明确信号类型及电源大小;

(阀位变送器信号:4-20mA,电源:3.6V直流;用数字显示仪表显示阀位开度。)

8、气压仪表显示精度: 1.6级,液压仪表显示精度: 1.0级

9、控制箱采用不锈钢箱体,具备防雨水性能。

10、控制箱满足防护等级IP56,防爆等级ExdⅡBT4

11、控制箱内蓄能器充好氮气。

12、气动泵无法正常工作的情况下,可用手动泵打压完成液动节流阀的阀位开度调节。

13、液动节流阀的开或关采用手动换向阀弹簧复位方式,开关速度可通过速度调节阀控制。在气动泵无法正常工作情况下依靠蓄能器的能量可实现液动节流阀的开或关,系统输出压力可调。

14、控制线缆及接头,管线两端为快速接头。

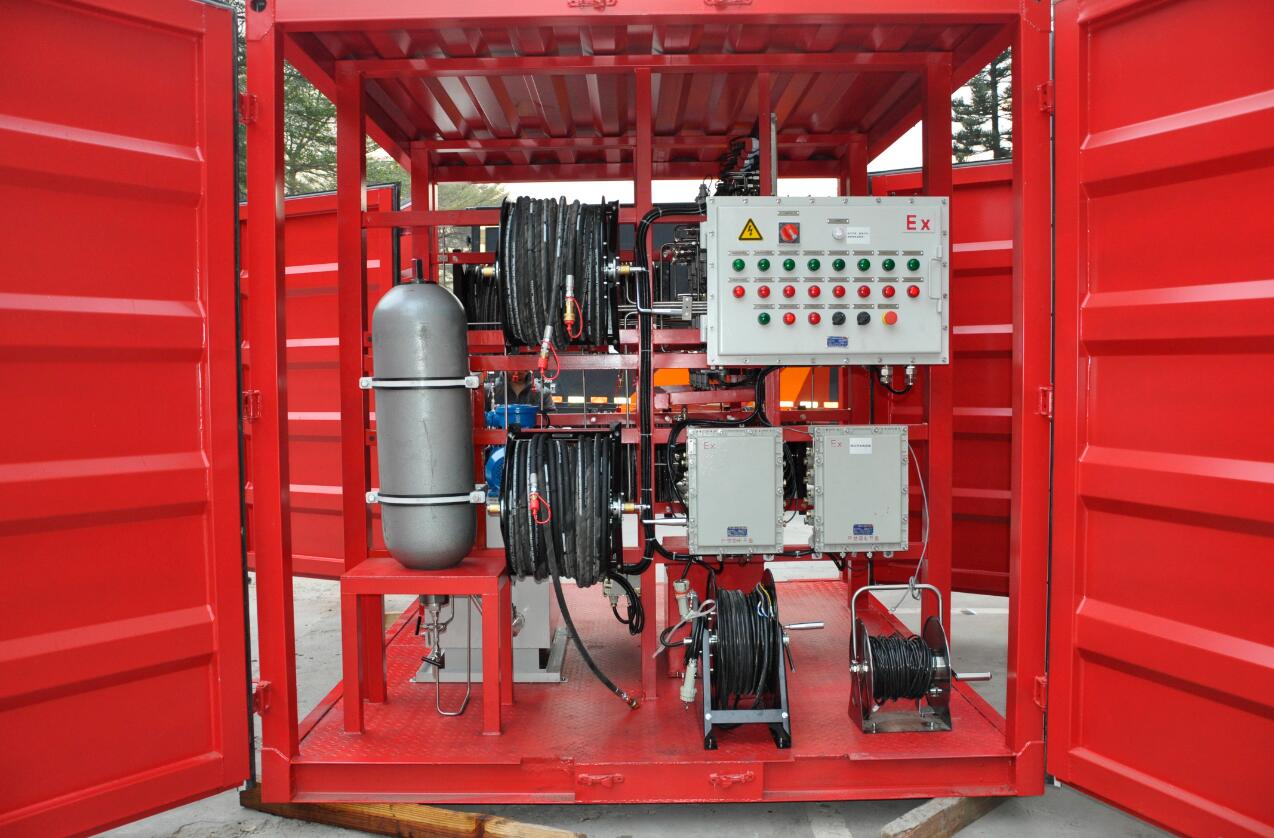

节流管汇控制箱
